绝缘件加工中心的结构特点是什么
绝缘件加工中心的结构特点是什么？绝缘件加工中心主要针对 FR4 玻纤板、环氧板、电木板等复合材料加工，这类材料含有玻纤，切削磨损大，加工容易出现分层、毛刺，对机床刚性、防尘、装夹、主轴都有特殊要求。绝缘件加工中心并不是普通雕刻机简单改参数，整机结构针对复合材料做专项优化。哈思孚HASSFULL介绍绝缘件加工中心各部分结构特点，帮助选型和设备认知。
1、床身与龙门框架结构：
（1）整体焊接钢结构，高温去应力回火处理：整机底座、龙门横梁采用厚钢板焊接，完成后做去应力退火，消除焊接内应力，长期重切削不易变形，保障长期精度稳定。普通广告雕刻机床身刚性偏弱，不适合玻纤类耐磨复合材料持续加工。
（2）龙门式框架布局：采用固定工作台、龙门移动结构，工作台承重能力强，适合整张绝缘板材上料，大尺寸板材加工稳定性好。
2、传动与导向系统结构特点：
（1）导轨采用密封防护直线导轨：玻纤粉尘硬度高，容易磨损导轨滑块，导轨配备伸缩防尘护罩，隔绝粉尘侵入，降低传动部件磨损，延长导轨丝杆使用寿命。
（2）X/Y轴精密研磨齿条传动，Z轴滚珠丝杠：X、Y采用研磨齿条搭配精密行星减速机，兼顾加工速度与定位精度；Z轴选用高精度滚珠丝杠，控制下刀深度，保障打孔、铣槽深度一致性。
（3）全闭环伺服驱动系统：配备绝对值伺服电机，部分机型带光栅尺全闭环反馈，抵抗切削振动带来的精度偏移，绝缘件打孔、轮廓加工尺寸稳定。
3、主轴单元结构特点：
（1）高速水冷主轴：绝缘件加工中心普遍配置水冷高速主轴，转速可达24000r/min。玻纤材料切削发热大，水冷散热效果优于风冷，持续高速加工主轴温升小，避免热漂移，适合环氧板、玻纤板长时间铣削打孔。

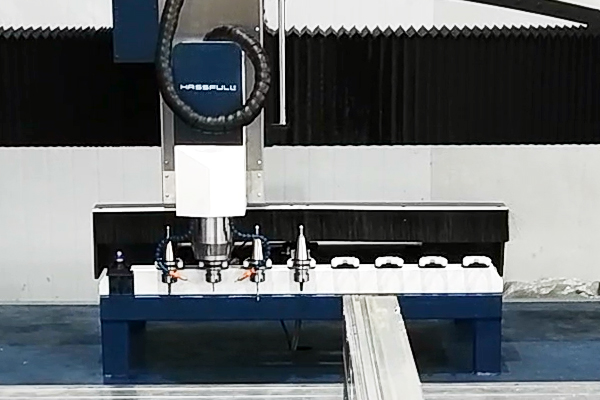

（2）支持自动换刀刀库结构：标配直排刀库或者伺服盘式刀库，BT30刀柄，可存放多把刀具。绝缘件加工会用到钻孔刀、铣刀、倒角刀，复杂工件工序之间自动换刀，不用人工换刀，提升批量加工效率。
4、工作台装夹结构（绝缘设备重点结构）：
（1）分区真空吸附铝合金台面：台面分多个独立真空区域，大小板材都可以实现有效吸附，薄板绝缘板不会翘曲跑板；同时预留T型槽，厚重工件可以压板机械装夹，两种装夹方式兼容。
（2）配套大功率真空发生系统：
真空泵匹配真空储气罐，保证板材各个位置吸附力均匀，FR4薄板材加工不位移。
5、除尘防护与辅助结构（复合材料专属）：
（1）整机防尘、集尘接口结构：玻纤粉尘硬度高，会磨损机床零部件，设备预留大功率集尘接口，加工时同步吸走切削粉尘；各运动副防尘护罩完整，阻挡粉尘进入传动副内部。
（2）可选喷雾冷却装置：
加工玻纤、环氧板时可开启喷雾冷却，降低刀具切削温度，减少刀具磨损，改善切面分层毛刺问题。
6、控制系统结构：采用工业总线数控系统，支持DXF、DWG图纸导入，适配绝缘板材铣面、开孔、开槽、字符雕刻等工艺；系统内部可存储多套材料工艺参数，方便快速调用。
绝缘件加工中心相比普通数控雕刻机，核心区别在于整机刚性、防尘防护、高速水冷主轴、分区真空吸附台面这几处专项结构优化。针对玻纤环氧板耐磨、易产粉尘、易分层的加工特性，从硬件结构上降低粉尘磨损，保障加工精度与设备使用寿命。选型时重点关注床身去应力处理、导轨防尘、水冷主轴、真空台面配置。
